Et hop un camion trial 8 x 8 pour kidulte77

[kidulte77]

Salut à tous,

Apres cette belle sortie dominicale à franchard où j'ai vu evolué une fois de plus les deux camions du forum, ça ennerve..... surtout les videos apres coup.....

Donc je me lance dans la fabrication maison d'un chassis 8 x 8 à base de ponts tlt tamiya
car je les connais bien

j'ai fait l'inventaire de ce que j'avais en stock (une grande partie des pieces necessaire heuresement pour mon banquier)

2 ponts tlt préparé trial (les meme que ma cox bleue), 4 roues 2.2, 4 pneus suppl 2.2, des lames hl, des amortisseurs, des servos, des cardans hr et une trans axial, un vario, un recepteur 6 voies, des profilés alu et hop je me lance .......

J'ai fait chauffé la cb chez dinball, liquid rc, junfac, rc4wd et un shop allemand, pour recupérer une boite tamiya truck, les pieces des 2 ponts tlt manquants, des roulements, des jantes.....etc...

Il en faut des pieces pour faire un camion...

Ce sera donc un 8 x 8 : 2 essieux avants avec basculeur type berlier et directions,; et 2essieux arr suspension à lames classiques .

j'ai recuperé dans mon bazar une radio 6 voies avec des interrupteurs trois positions car je souhaite les utiliser pour le passage des 3 vitesses et la commande de la directions arr (droite, en crabe ou normale) du moins je vais essayer

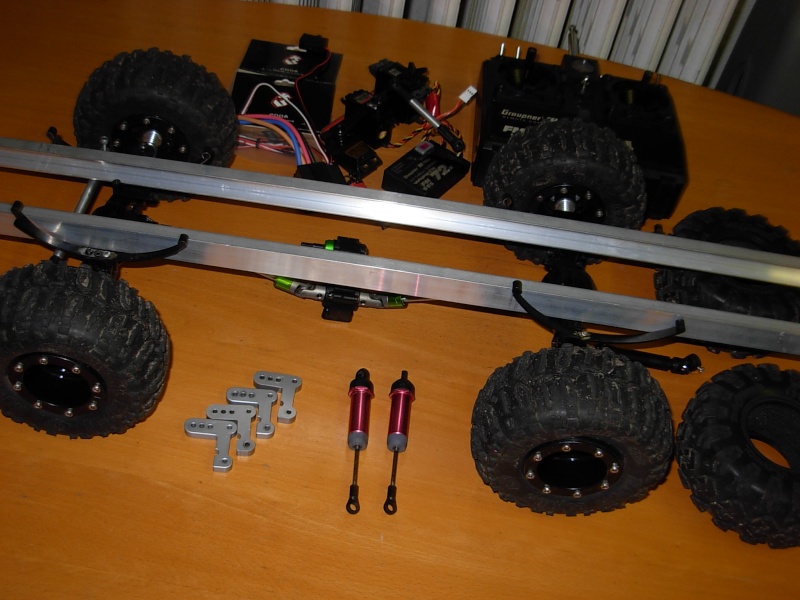

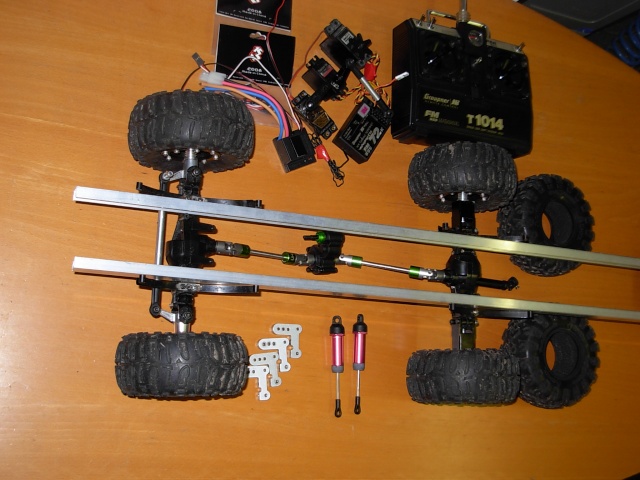

une photo des pieces deja en stock





Vous vivrez en live l'evolution de la bete qui n'est qu'à son debut et maintenant il ne me reste qu'a attendre mes colis pour vraiment commencer le montage.....

a+ fred dit kidulte77

[toyo86]

ta craqué Fait gaffe avec les deux autres camions la barre est haute

[tibure]

cool, un de plus,fontainebleau va devenir un repere de mille pattes

[bartwasa]

ben moi la vidéo m'a aussi donné le virus et j'en attaque un avec des ponts de bison
au moins ça permet de voir que le "bricolage" est toujours de mise plutot que la facilité

[kidulte77]

salut,
merci pour vos reactions....
pour le look ce sera man paris-dakar couleur rothmans



a+ fred dit kidulte77

[eFly]

Courage pour ton superbe project

Tu compte motoriser ton truck avec quoi?

[VINCEREEF]

salut,
merci pour vos reactions....
pour le look ce sera man paris-dakar couleur rothmans



a+ fred dit kidulte77

Il faudra pas oublier la place pour y monter nos véhicules

[bartwasa]

ça c'est un bon choix y a du boulot mais c'est pas la doc qui manque

[jojolasticot]

Ah ça, c'est bon!!!!!!

Je t'encourage bien sur dans la construction de ton bignou!!

Je te repond par MP aux questions posées,

Amicalement, jojo.

[tibure]

quelle dimension pense tu avoisiner au final?

[kidulte77]

salut,
j'ai bien avancé aujourdhui : deux ponts arr deja de pret y compris suspension et direction
pour la deco du truck j'aime bien cette deco rothmans
pour la taille du chassis autour de 1 m.. .....il va me falloir aussi un diable pour me deplacer

a+ fred

il y aura des photos bientot.......

[tibure]

cool cool, je pensais refair ma cabine, donc pour armoniser nos mile patte j'aimerai que tu me donnes les dimension de ta cabine quand tu aura l'info

[kidulte77]

salut tibure,
non je n'ai pas encore les dimensions mais j'ai trouvé ça sur un site us , qui est tres bien dans le style details qui tue....







c'est monté sur un 10 x 10 pont de tlt de la folie fou le gars....

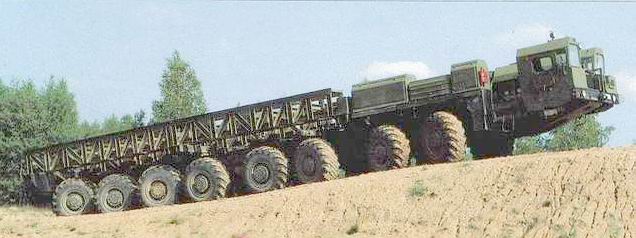

mais echelle 1 j'ai trouvé pire....l'armée russe

un vrai mille pattes

ça devait porter des missilles par contre pour braquer il devait se marrer




a+ fred pour des nouvelles photos

[jojolasticot]

Effectivement, pour braqué entre les rochers..................j'avais deja vu ce post sur rc scale4X4, y a effectivement du taf!

Pour le deuxième , bon, je sais pas trop quoi dire............"I have a dream last night"

jojo.

[tibure]

pour la caro il y a se site qui est pas mal, une reference en allemagne

http://truckmodellsport.de/shop/index.html

[kidulte77]

suite donc,

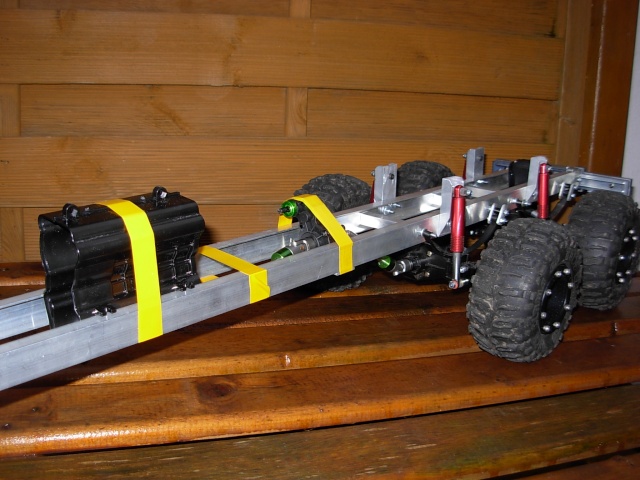

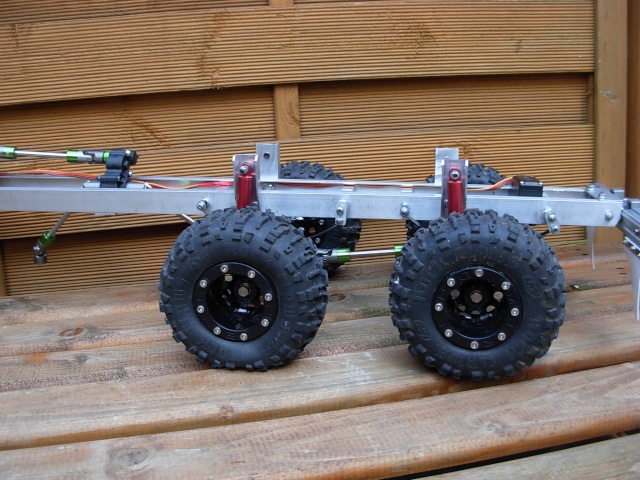

j'ai bien avancé sur la partie arriere, les ponts sont en place et les suspensions aussi, la direction aussi...
j'ai commencé a usiné les supports d'amortisseurs dans un profilé alu et je m'attaque à la pose de la boite de tranfert.
pour le reste il faudra attendre les colis de pieces







suite bientot

a+ fred dit kidulte77

[jojolasticot]

Ca me rappelle de bon souvenir tout ca.............

[RôM]

je viens de re-regarder tes photos, et j'ai l'impression qu'il y a un soucis sur le montage de tes lames. tu n'as pas mis de jumelle à une des extremités, ça peut pas marcher ça...

[NOLAN]

ah super donc il y en aura 4 avec le mien et bientot 5 avec une autre construction de bartwa

donc de belle rando en 8x8

a bientot

[kidulte77]

salut à tous,


pour nolan, effectiveent j'ai v ton post de construction d'un camion comme moi sur camion-rc, nos solutions techniques ne sont pas loin....

pour rom qu'il ne s'affole pas, la fabrication des jumelles pour les lames et des supports d'amortisseurs est prevu pour aujourd'hui, c'etait un montage a blanc pour voir le resultat, effectivement les lames ne plient pas comme cela....

a+ fred dit kidulte77

[rohmmi]

Yo,
C'est vrai que ça donne envie ! Bravo Kidulte, je vais suivre avec attention l'évolution de ton camion !
Faut d'abord que je finisse le XC, et aprés on sait jamais !
@+

[DaTaz]

Avec un tel engin et une telle déco, faut pas oublier de trouver la Porsche 959 de chez Tamiya (LA 1ere Tamiya RC) pour compléter le tableau.
En attendant, chapeau bas, messire, voici une belle œuvre qui avance

[kidulte77]

Salut,

suite de ce projet qui avance vite (voir trop vite je trouve, je pensais mettre plus de temps )

Mais bon j'ai passé une journée donc pour faire : * les 4 supports d'amortisseur en profilé d'alu, pas simple car il y avait pleins d'angles mais je les trouves beaux,

* les 8 petites pattes pour les lames, chiant à faire car c'est tout petit,

* et le support de boite de transfert...

j'ai reçu d'allemagne la boite de vitesse et la rampe de feux arr (qui est du plus bel effet je trouve ) qui a été aussitot monté aussi....










donc prochainement montage de la boite et raccordement boite v et boite de transfert (mais cela me gave d'avance de monter cette putain de boite tam, j'ai un mauvais souvenir passé avec celle de mon hl.....)

a+ fred dit kidulte77

[tibure]

sa sent des essais pour la rando du mois de mars.

perso je trouve les boite tam pas trop compliquer pour peu que tu es la notice, j'en est monter 3 sans notice et sans trop de probleme, un petite remarque pense a commander des pignon moteurs car la boite de vitesse + la boite de transfert sa va te faire une sacrée demultiplication, sur le mien je tatonne encore pour trouver le bon rapport couple vitesse

[kidulte77]

salut à tous,

ça avance........

Aujourdhui montage de la boite de vitesse (sans probleme ce coup çi) , raccordement à la boite de transfert, debut du montage electrique, des servos de boite et de direction arr + vario

la boite et l'electronique ne sont fixés car j'attends de voir avec les ponts avants pour les implanter definitivement...

je rassure tous le monde je sais que la boite est à l'envers mais c'est fait expres comme jojo, le poids est ainsi en bas, la commande de boite est plus facile et moins exposée, le cardan de transmission travaille sans angle donc c'est mieux...

je rassure aussi tibure, la demultiplication semble bonne, les 3 vitesses passent et l'engin se deplace à une allure raisonnable semble t il... mais le couple est dement....de camion mais c'est normal c'en est un.







Pour continuer il faut qu'un nouveau colis de pieces arrive donc patience....et a+


fred dit kidulte77

[tibure]

merci de me rassurer, je n'arrivais plus a dormir

en tout cas sa avance bien, tu n'as pas encore commencer la carosserie?

[jojolasticot]

Jolie taf mon pote, effectivement, c'est du rapide.......... en tout cas super beau boulot, j'ai hate de voir les trois bignou en évolution, avec rohmmi dérrière la caméra, bien sur .

Amicalement, jojo.

[bartwasa]

et la BART paluche............

[jojolasticot]

et la BART paluche............

Oups quel oubli!!!!

[Grandtof]

Sacrée Projet , chapeau

[tibure]

et la BART paluche............

Oups quel oubli!!!!

Tu es impardonnable, honte sur toi

[bartwasa]

et dire que je me suis couché entre le chassis et les pneus en prenant d'énorme risque pour mon intégrité phisique

[kidulte77]

salut,

c'est vrai que sur un chassis de camion on a plus la place de mettre une camera .............. mais pour bart il faudra que je fasse une remorque douze essieux

a+ fred dit kidulte77

[kidulte77]

Salut à tous,

J'ai un peu avancé car j'ai reçu quelques colis : les coques de ponts, le pignons d'attaques,des jantes et autres petites choses....

L'arriere et sa transmission et ses suspensions sont finies

les deux ponts arrieres sont reliés et fonctionnent, il y a eu un gros travail à la dremel pour transformer une coque tlt en pont à double sorties

la direction arr est fonctionnelle et commandée par un inter trois position sur la radio

J'attaque l'avant et la realisation de son pont double type berlier à basculeur

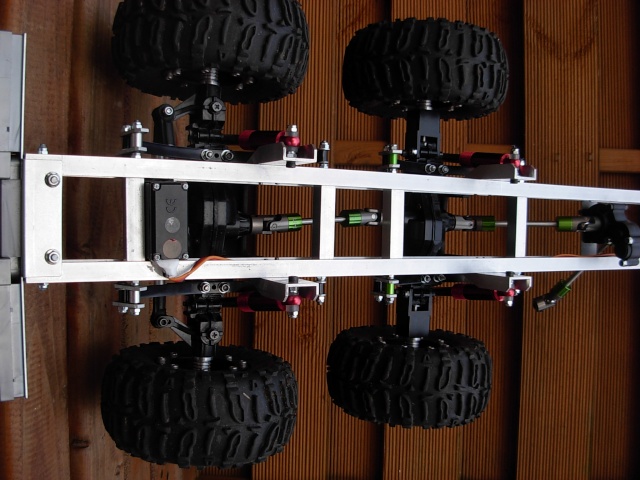

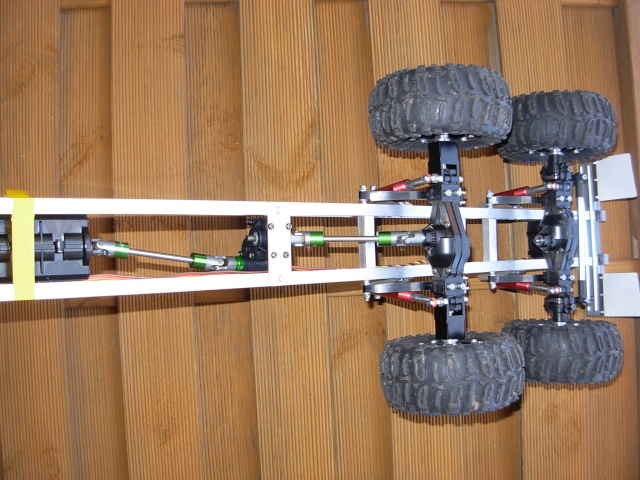

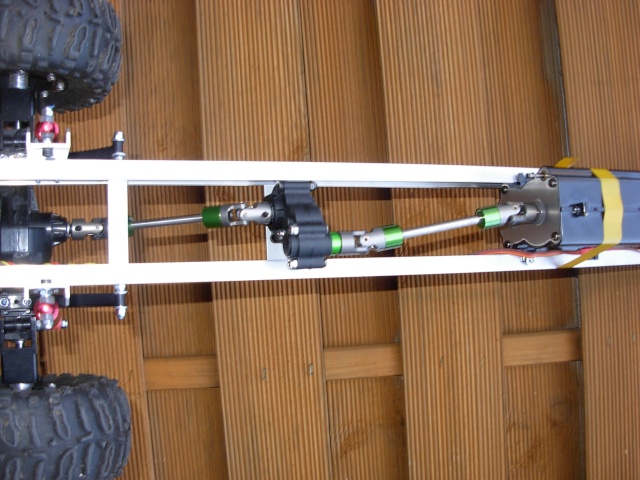

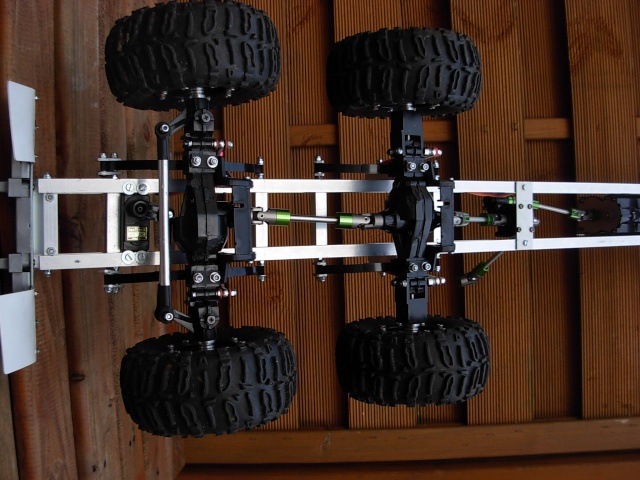

voici quelques photos de l'etat de la construction.....









A bientot pour voir ou les travaux en sont

fred dit kidulte77

[tibure]

cool sa avance vite surtout quand on reçois ses commandes, tu va bientot avoir fini la partie mecanique.

[kidulte77]

salut,

j'ai reçu quelques pieces et il ne me manque plus que le pont avant...(colis rc mart tres long )

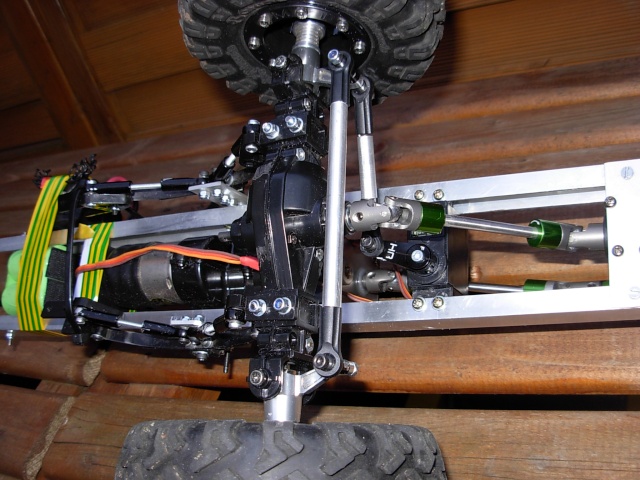

aujourd'hui j'ai fixé le premier servo de direction avant et les tringleries qui vont avec et commencé le basculeur avant...


le camion commence a ressemblr à quelque chose (du moins a un 6x6 à defaut de 8x8....)







a+ fred dit kidulte77

[predator]

super projet mais questions? sur les 2 premieres photos ton cardans a beaucoup trop d'angle les croisillon vont faire la guele........

[tibure]

se sont des bavette que l'on voit a l'arriere??

+1 avec predator, tu devrai descendre un peu ta boite de transfert, pour soulager le cardan

[VINCEREEF]

se sont des bavette que l'on voit a l'arriere??

+1 avec predator, tu devrai descendre un peu ta boite de transfert, pour soulager le cardan

+1

[kidulte77]

salut,
vous affollez pas les gars........

Sur les photos effectivement le cardan avant fait la gueule mais c'est normal car tant que j'ai pas le dernier pont pour l'avant j'ai bloqué le basculeur avec des colliers rilsan (on les voit sur les photos) et du coup l'autre pont bascule et tire sur le cardan....(je sais pas si je suis clair ).

Mais en resumé tout rentrera dans l'ordre quand j'aurais enfin ce pont...

Pour la boite de transfert, je l'ai haut perché car sur le camion de jojo je la trouvait trop basse et trop exposé aux chocs.....lors des premiers essaies je lai descendrerais peut etre d'un centimetre.

a+ fred dit kidulte77

[tibure]

tu peut expliquer l'interet de ton train avant et pourquoi? n'a tu pas fais la meme chose a l'arriere

[predator]

tu peut expliquer l'interet de ton train avant et pourquoi? n'a tu pas fais la meme chose a l'arriere

+1
PS: je c'est pas vous mais je vais etre chiant meme le pont arriere coté transmission pour moi le cardans a trop angle..........

[christian 77]

tu peut expliquer l'interet de ton train avant et pourquoi? n'a tu pas fais la meme chose a l'arriere

+1
PS: je c'est pas vous mais je vais etre chiant meme le pont arriere coté transmission pour moi le cardans a trop angle..........

Chiant non, mais lourd oui => pour l'instant ce n'est qu'un proto ... avec tout ce que ça implique de mise au point (je sait ce que j'en cause j'ai un AXIAL en cours).

[predator]

mais lourd oui

si tu le dit .....

[kidulte77]

salut,

effectivement en auto-construction, il y a une phase de reflexion, une phase de montage et une de reglage et d'optimisation.

quant au montage des cardans il faut attendre de voir avec le dernier pont qui sera monté comme je le disaient. Mais visiblement il y a pas grand monde qui comprend.... les rilsans tirent pour l'instant sur le basculeur....

Pour l'angle du cardan arr, il est tout a fait normal et c'est peut etre la photo qui fausse la perspective, j'ai le meme montage sur mon crawler tlt-rc4wd et c'est pas cela qui l'empeche de monter les rochers....


Laissez moi finir mon montage et apres vous pourrez vous perdre en conjoncture utile ou inutile....

a+ fred dit kidulte77

[Nicolas]

Laissez moi finir mon montage et apres vous pourrez vous perdre en conjoncture utile ou inutile....

Salut.

J'adore ce genre de projet .


Perso je mettrai la boite d'axial un peu plus basse a cause des cardans.
Mais je ne te le dirais qu' une fois fini.


Beau boulot

[tibure]

non je suis pas d'accord, tu fais la modif tout de suite, il faut que cela soit nickel sur les photos, sinon comment qu'on fait pour copier

[RôM]

Sans vouloir être lourd ou me méler de ce qui me regarde pas... ou peut être parce-que plus haut, j'ai posté une remarque qui m'a valu un "t'affole pas" je pense que tu as un soucis principal au niveau de la communication kidulte77.

Tu balances des photos d'un projet en cours, c'est très bien, le forum t'en remercie, c'est un très beau projet que je suis avec intérêt. Par contre, tu ne dis pas que les soucis évidents qu'on voit sur celles-ci sont provisoires et que tu les as bien vus... donc les membres qui les voient pensent t'aider en te le disant.... ce à quoi tu réponds "vous affolez pas"

conclusion: JE te trouve désagréable sur ce coup.... et je dois pas être le seul.

[kidulte77]

salut,

je crois que justement vous vous affollez à la moindre chose et que vous comprenez pas quand on vous explique.

les photos mises en ligne dernierement montre un camion ou il manque un pont et pour faire cette photos de l'avancée des travaux (en attendant un pont qui m'est du temps à venir) ,j'ai fixer une partie avec du chatterton et une partie avec des colliers rilsan (egardez donc les photos) cela ne reflete pas le montage definitif et rien n'est fixé definitivement en attendant le montage du dernier pont.


Donc si vous ne voulez pas comprendre tant pis pour vous.......

Je me considere comme un mec cool et je fais pas mal de sorties avec d'autres membres de ce forum et je suis ouvert à la discussion et aux conseils notamment de tibure et de jojo qui ont deja fait un camion mais là il n'y a pas à discuter...

arretez monter la mayonnaise et si il faut plus tard modifier je modifirais mon chassis pour que ces cardans ne forcent pas mais pour l'instant n..o..n

ajourd'hui j'ai fixé le deuxieme servo de direction avant, le servo de boite et commencé à realiser les supports de la benne qui recouvrira le chassis...

donc ce n'est pas moi qui ai un probleme de communication mais vous qui lsez mal les post...

a+ fred dit kidulte77

[RôM]

donc, nous avons 5 membres au moins qui lisent mal:
RôM
Predator
Tibure
Vincereef
Nicolas
merci de nous avoir éclairé sur ce point

bonne continuation en tout cas, et bonne mise au point
